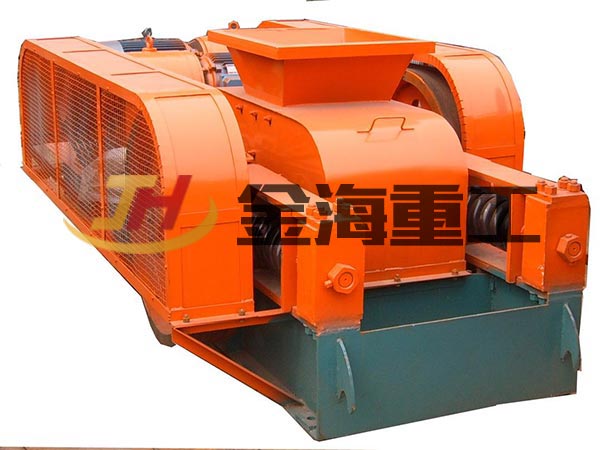

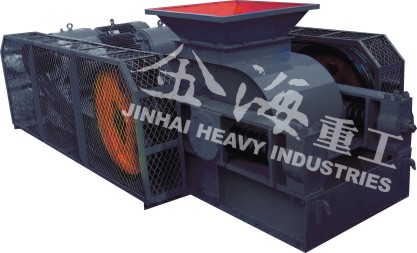

對輥破碎機，一種礦山機械，又叫做雙輥式破碎機。主要用于破碎礦石。本機具有體積小，破碎比大（5-8），噪聲低，結構簡單，維修方便的優點，，被破碎物料粒度均勻，過粉碎率低，維修方便，過載保護靈敏，安全可靠等特點。適用于煤炭、冶金、礦山、化工、建材等行業更適用于大型煤礦或選煤廠原煤（含矸石）的破碎。齒輥式破碎機破碎能力大，電動機與減速器之間用限距型液力偶合器聯接，防止動力過載，傳感器過載保護，安全可靠。齒輥間距液壓調整，齒輥軸承集中潤滑。齒形優化設計，拉剪力選擇破碎，高效低耗，出粒均勻。
簡述
輥式破碎機出現于1806年，是比較古老的一種破碎機，對輥破碎機又叫雙輥式破碎機，對輥式破碎機，對輥機，對輥破碎機（雙輥破碎機）它適用于進料粒度小于80mm、成品粒度要求50目-20mm的細碎作業。如利用鵝卵石、建筑垃圾人工制沙；礦業細碎鐵礦石、石英石；陶瓷行業破碎原材料。適用于在水泥、化工、電力、礦山、冶金、建材、耐火材料、煤礦等行業脆性塊狀物料的粗、中級破碎，其入料粒度大，出料粒度可調，可對抗壓強度≤160MPa的物料進行破碎。特別是煤炭行業，使用本機破碎原煤，只要經過除鐵、除雜、無須除矸、便可直接進行破碎，破碎出的物料，粒度均勻，碎率低，從而簡化了選煤工藝，降低了投資和生產成本。

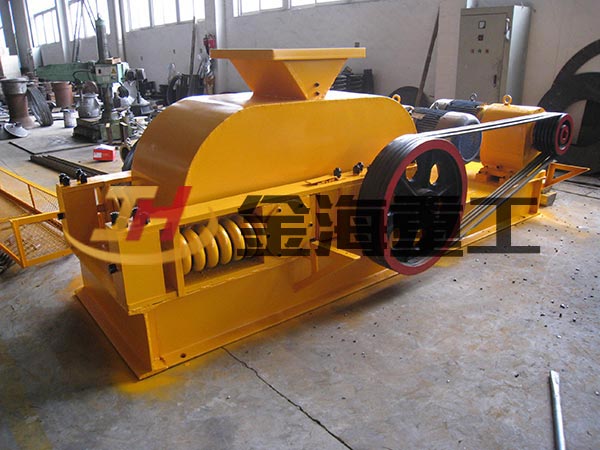

對輥式破碎機的每個棍子都是由單獨的電機帶動。也有使用一臺電機通過皮帶傳動帶動固定軸承的棍子，固定軸承的輥子軸的另一端裝有齒輪，通過齒輪帶動活動棍子。由于物料性質變化使活動棍子左右移動，所以齒輪齒高必須增加，以防齒合脫離。所以，傳統對輥式破碎機都是采用長齒齒輪傳動，它能允許運轉中改變兩輥中心距而不破碎齒合特性。
輥子的工作表面視使用要求而定，可以選用光面得或齒面的或式槽面的。若是破碎較堅硬的、磨蝕性強的物料，可選用光面輥子。因為光面輥子對物料的破碎作用主要是壓碎兼有研磨作用，主要適合于中硬物料的中、細碎。
輥式破碎機為了得到不同粒度產品，其排料口大小必須式可調整的。為了防止破碎機過鐵損壞，又必須裝有保險裝置，對輥式破碎機活動輥軸式借助彈簧壓力支撐，在正常工作狀態下，彈簧力足以克服破碎物料所要的破碎力。機架與活動軸承之間安放不同厚度的墊片，改變墊片數目就可以調整兩輥間的排料口寬度來滿足不同產品粒度的要求，當有不能破碎物料進入破碎腔，則彈簧被壓縮，活動輥退讓排料口增大，物料排出后，在彈簧壓力下，活動輥復位。這就是機械式排料口調整與過載保護裝置（保險裝置）。
用途
輥式破碎機工作可靠、維修簡單、運行成本低，排料粒度大小可調。按照輥子數量可分為雙輥破碎機和四輥破碎機，可廣泛用于耐材、水泥、冶金、化工、電力、煤炭等行業對脆性和韌性的物料加工。
對輥破碎機供選礦、化學、水泥、建筑材料等工業部門中碎和細碎各種中等硬度以下的礦石和巖石之用。
注意事項
1）要加強給礦的除鐵工作。非破碎物（釬頭等物）掉入對輥間會(huì )損壞破碎機，以致造成停車事故。所以在破碎機前應安裝除鐵裝置。
2）粘性物料容易堵塞破碎空間，在處理堵塞故障應停車處理，不可在運轉中進行捅礦。
3）當處理的物料含大塊較多時，要注意大塊礦石容易從破碎空間擠出來，以防傷人或損壞設備。
4）輥式破碎機運轉較長時間后，由于輥面的磨損較大，會(huì )引起產品粒度過細，這時要注意調整排礦口或對設備進行檢修。
5）加強對設備的檢查，對設備的潤滑部位要按時加油，保持設備良好的潤滑狀態。
齒輥式破碎機齒輥破碎機開機安全技術操作規程
準備
1.1 檢查各部件是否齊全、完好。
1.2 檢查安全裝置、照明、信號是否完好。
1.3 檢查各注油量是否足夠，加油量要適量，油質要清潔，保持潤滑良好。
1.4 檢查破碎機內有無異物。
1.5 檢查緩沖裝置是否靈活可靠，負荷銷子是否完好，防塵、噴霧裝置是否起作用。
運轉
2.1 破碎機必須空載啟動。
2.2 接到開車信號后，先開動接受物料設備，再開破碎機，電流下降至正常值后，投入正式運轉，同時噴霧防塵。
2.3 經常檢查電動機及軸承溫度是否正常，電流指示是否在要求的范圍內，破碎機運轉聲音有無異常，發現事故及隱患，要立即停車， 并向調度集控室和有關崗位發出緊急停車信號。
2.4 生產中嚴禁打開觀察孔，以防物料飛出傷人。
2.5 檢查粒度是否符合要求，發現嚴重超�，F象及時匯報處理。
停車
3.1 接到停車信號，停止向破碎機送料；破碎物料排空后，方可停車， 同時停止防塵噴霧，向有關崗位發出停車信號。
3.2 事故停車也應將物料清除后再啟動。
3.3 做好停車后的設備檢查與保養。
使用維修和注意事項
必須在空載下啟動，啟動前仔細檢查各部件的使用情況，彈簧的彈性情況，皮帶和鏈輪的松緊情況，軸瓦的潤滑情況。
使用時要待機器啟動正常運轉后，方可加料，切不可先加料后啟動。停機時要等物料全下完，料斗內不可存余料，以防止下次啟動時誤操作引起機器受損。為了保證機器長期良好使用，對各部件要經常加油。軸瓦座內裝有銅瓦，每班工作前先加機油后使用。200x125、200x150軸承座內為軸承，每三個月加一次鈣基脂黃油，鏈條每星期加油一次。鏈輪軸每十五天加一次鈣基脂。鏈條每個月用柴油徹底清洗一次。
經常檢查對輥的使用情況，對輥要求外表光潔，無麻坑和大的劃痕。如出現上述情況，要更換新的對輥。調整對輥間隙時，先擰緊調整手輪，然后再倒松手輪，并按手輪每一轉3毫米的距離進行調整。調到合適的間隙時，鎖緊螺母。防止調整不當使對輥不平行，造成 軸瓦偏磨損。喂料時要檢查仔細，防止超硬物料和鐵器進入機器內。運轉時嚴禁排除故障，嚴禁任何的清理工作。停車前必須先停止給機器供料，待機器內的物料全部破碎完后再停機器。
經常檢查破碎機用的三角皮帶和鏈輪鏈條，如損壞程度達到30%時，須全部更換新的，不可新舊混用。
對輥破碎機每年進行一次徹底檢修。
